Підключення шинопроводу до електромережі варто довірити кваліфікованому електрику - це допоможе уникнути помилок під час монтажу та забезпечити безпечну роботу системи. Але якщо ви все ж вирішили виконати підключення самостійно, нижче розберемо основні моменти, на які потрібно звернути увагу.
Взагалі запит «як підключити трековий світильник» трохи оманливий. У звичайній однофазній трековій системі кожен світильник не під’єднують до проводки окремо. До електромережі підключається шинопровід, а сам світильник встановлюється в нього через трек-адаптер і вже через нього отримує живлення.
Тому правильна послідовність така: спочатку спланувати трасу шинопроводу, закріпити його на стелі, підвести та підключити живлення, а вже потім встановити світильники. Саме цей порядок і розберемо нижче.
В Atmolight використовуються однофазні шинопроводи накладного монтажу FERON CAB1100. Трекові світильники Atmolight мають механічну фіксацію в шині та змінні лампи. Якщо шинопровід у вас уже встановлений, окремий світильник можна додати до сумісної системи без прокладання нової точки живлення та без зайвих складнощів.
З чого складається трекова система
Основа системи — шинопровід. Це жорсткий профіль зі струмопровідними контактами всередині. Він одночасно тримає світильники й подає на них живлення.
До системи також входять трекові світильники з адаптерами, елемент підключення живлення, заглушки, кріплення до стелі та конектори, якщо потрібно продовжити трек або зробити поворот.
У FERON САВ1100, які представлені в Atmolight, шинопровід має накладний спосіб монтажу. У комплекті є сам профіль, заглушка, заглушка з клемою, комплект кріплень та інструкція з монтажу.

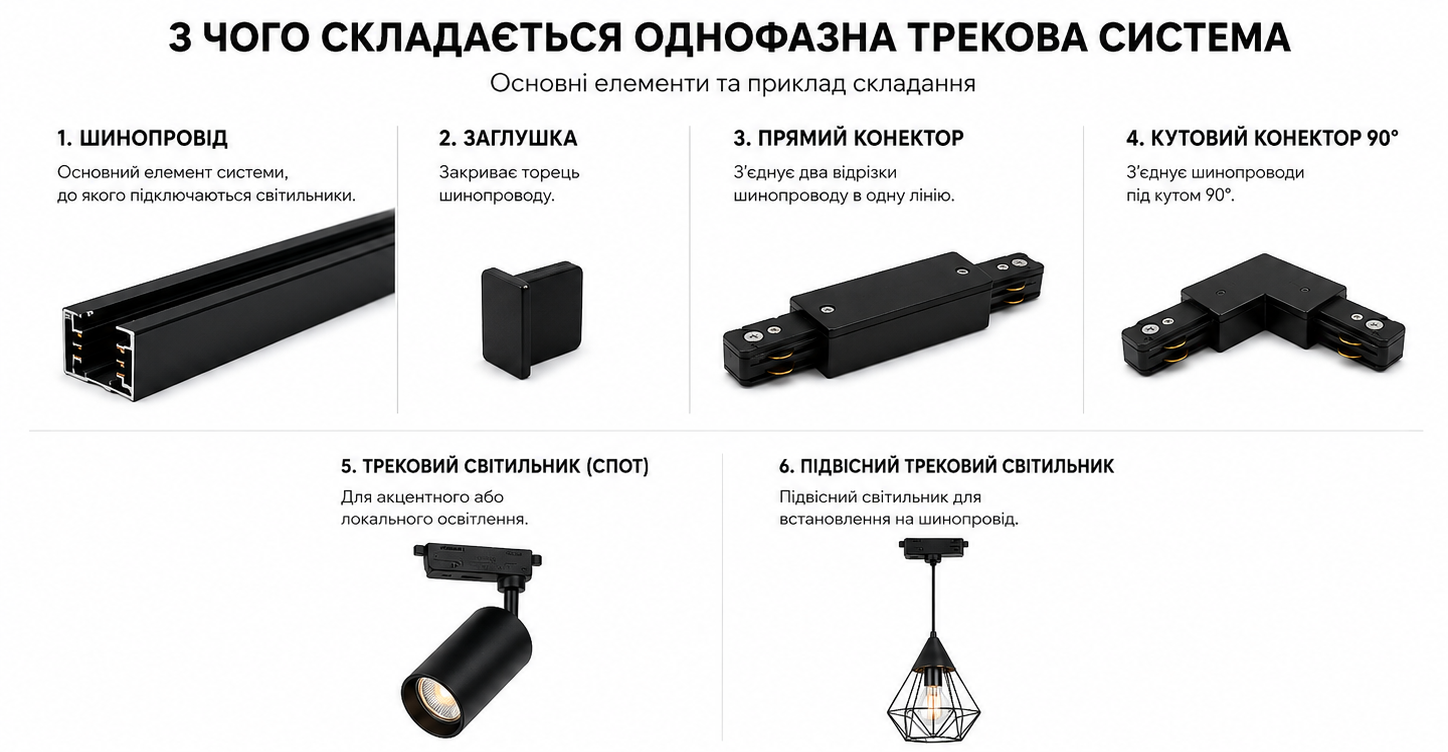

Склад однофазної трекової системи: спрощена схема
Перед покупкою краще одразу намалювати майбутню лінію освітлення на плані кімнати. Так простіше зрозуміти, де буде початок треку, звідки підвести живлення, скільки метрів шинопроводу потрібно і чи знадобиться кутовий конектор.
Однофазний чи трифазний шинопровід
Для квартири, будинку, невеликого офісу або кафе часто достатньо однофазної системи. У ній світильники на одному шинопроводі працюють як одна група: їх вмикають і вимикають разом.
Трифазний, або точніше триконтурний, шинопровід дає можливість розподілити світильники між трьома незалежно керованими групами. Це корисно в магазинах, шоурумах, галереях або великих просторах, де на одному треку потрібні різні сценарії освітлення.
Atmolight використовує однофазну систему FERON CAB1000. Тому далі інструкція стосується саме такого типу треку. Якщо у вас уже змонтований шинопровід іншого типу або іншого виробника, перед купівлею світильника потрібно перевірити сумісність адаптера.
Що потрібно продумати до монтажу
Монтаж варто починати не з дриля, а зі схеми. Визначте чотири речі:
- Де проходитиме шинопровід.
- У якій точці до нього підводиться живлення.
- Де приблизно стоятимуть світильники.
- Чи буде трек прямим, чи потрібен поворот на 90°.
Не обов’язково точно фіксувати положення кожного плафона. Сенс трекової системи якраз у тому, що світильники потім можна переставляти. Але довжину та конфігурацію самої шини краще визначити заздалегідь.
Також перевірте основу стелі. Кріплення для бетону, гіпсокартону та підвісної стелі буде різним, і це важливіше, ніж може здатися: навантаження створює не тільки сам профіль, а й усі встановлені на ньому світильники.

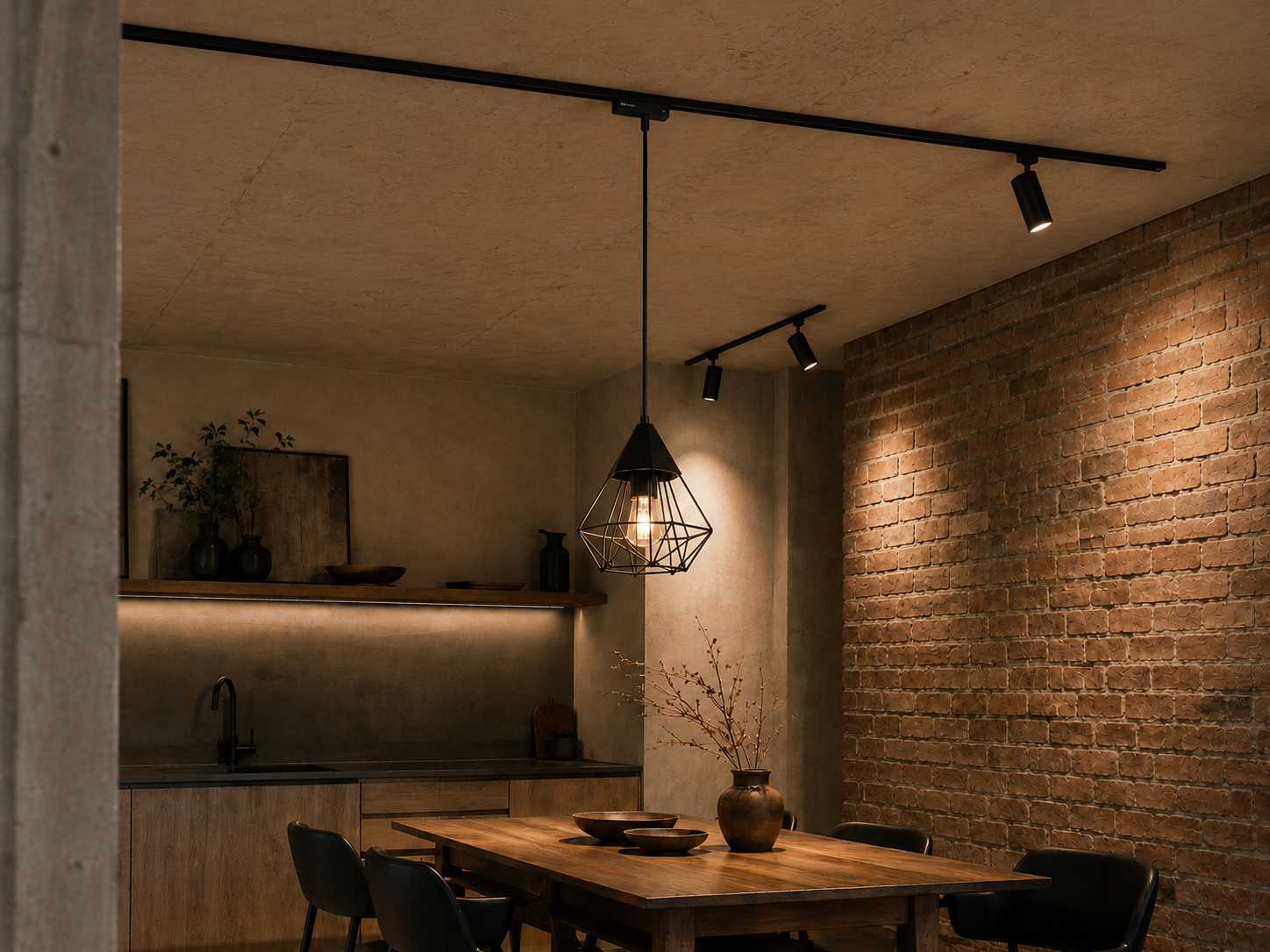

Приклади використання трекового освітлення в інтер’єрі
Як встановити шинопровід на стелю
Для CAB1000 використовується накладний монтаж — профіль залишається видимим і кріпиться безпосередньо до стелі.
Спочатку відбийте або накресліть рівну лінію майбутнього треку. Прикладіть шинопровід, позначте точки кріплення та перевірте, щоб у місцях свердління не проходила прихована проводка. Після цього встановіть відповідне до основи кріплення та зафіксуйте профіль.
Не варто спочатку затягувати одне кріплення до упору, а потім «підтягувати» решту треку. Зручніше наживити всі точки, ще раз перевірити геометрію і тільки після цього остаточно зафіксувати шинопровід. На довгій прямій навіть невелике відхилення добре помітне.
Монтаж на бетонну стелю
Для бетонної стелі використовують кріплення, розраховане на бетон. Тут головне - правильно розмітити лінію та переконатися, що свердління не потрапить у кабель або іншу приховану комунікацію.
Якщо трек складається з кількох відрізків, спочатку корисно скласти всю геометрію на підлозі без остаточного затягування. Так легше перевірити, чи правильно підібрані довжини і конектори.
Монтаж на гіпсокартон
З гіпсокартоном ситуація інша. Не варто виходити з того, що будь-який дюбель для ГКЛ автоматично підходить для довгого треку зі світильниками.
Найнадійніший варіант - передбачити місце шинопроводу ще під час монтажу стелі та закласти підсилення або прив’язати кріплення до несучого профілю. Якщо стеля вже готова, тип кріплення підбирають з урахуванням конструкції стелі та фактичного навантаження.
А що з Armstrong
Декоративна плита Armstrong не повинна бути основою, на якій тримається вся трекова система. Кріплення потрібно прив’язувати до несучої конструкції або базової стелі.
Якщо завдання - опустити трек нижче стелі на тросах, потрібен шинопровід і комплект підвісів, конструктивно призначені для такого монтажу. CAB1000, який використовує Atmolight, є накладною системою. Те саме стосується вбудованого монтажу: для нього потрібен інший тип профілю, який закладають у конструкцію стелі.
Як підключити шинопровід до електромережі
У CAB1000 для підключення передбачена заглушка з клемою. Але конкретне під’єднання мережевого кабелю — це вже електромонтажна робота, а не просто встановлення світильника.
Перед будь-якими роботами лінію потрібно знеструмити та перевірити відсутність напруги. Далі живлення підключають відповідно до інструкції саме до вашої версії шинопроводу, фіксують елемент вводу та закривають систему штатними деталями.
Тут немає сенсу копіювати «універсальну» схему з випадкового відео. Навіть у виробів з однаковою назвою характеристики й конструкція можуть відрізнятися залежно від серії або партії. Якщо немає практичного досвіду роботи з мережевою напругою, це короткий етап, який краще доручити електрику.
Після підключення спочатку перевіряють сам шинопровід і надійність усіх з’єднань, і тільки потім встановлюють світильники.
Як з’єднати два шинопроводи
Якщо одного метра недостатньо, трек можна продовжити. Для прямої лінії використовують відповідний прямий конектор, для повороту - кутовий. Сам CAB1100 допускає з’єднання шин в одну лінію або під кутом 90°.
Важливий момент: конектор тут не просто «стиковка» двох алюмінієвих профілів. Він має забезпечити і механічне з’єднання, і правильний електричний контакт. Тому не варто підбирати його лише за схожими розмірами.
Перед остаточним кріпленням двох відрізків перевірте, щоб вони утворювали одну рівну лінію. На кутовому з’єднанні спочатку зберіть кут, перевірте 90°, а вже після цього фіксуйте обидві шини до стелі.
Як встановити трековий світильник у шинопровід
Коли шинопровід уже змонтований і підключений, із самим світильником усе простіше.
Вимкніть живлення. Встановіть адаптер світильника в паз шинопроводу у правильному положенні та переведіть механічний фіксатор у робоче положення. Адаптер має сісти рівно і надійно зафіксуватися без надмірного зусилля.
Якщо світильник не входить у трек або замок не закривається нормально, не намагайтеся «дотиснути» його. Найчастіше причина або в неправильному положенні адаптера, або в несумісності систем.
Після встановлення всіх світильників подайте живлення та перевірте роботу системи.
В Atmolight багато наших світильників можна адаптувати для встановлення на трековий конектор. Завдяки цьому в одній системі можна поєднувати споти з підвісними світильниками, комбінувати різні форми та типи світла і створювати власні сценарії освітлення для конкретного інтер’єру.
Як пересунути світильник по треку
Світильник не потрібно тягнути вздовж шини разом із зафіксованим адаптером. Правильніше вимкнути живлення, розблокувати адаптер, зняти світильник і встановити його в новому місці.
Це займає небагато часу, зате саме так трекове освітлення дає свободу, якої немає у звичайної стельової точки. Сьогодні світло можна спрямувати на обідній стіл, після перестановки меблів — змістити акцент, а за потреби додати ще один сумісний світильник.
У підвісних моделей Atmolight змінюється не тільки місце на шинопроводі: під час замовлення можна підібрати потрібну довжину проводу-підвісу. Це краще зробити відразу, ніж вкорочувати провід уже після монтажу.
Типові помилки при підключенні трекових світильників
Купити світильник, не перевіривши сумісність
Фраза «однофазний трек» ще не гарантує, що будь-який однофазний адаптер підійде до будь-якого шинопроводу. Якщо система вже є, краще знати її виробника і модель до замовлення нового світильника.
Спочатку купити трек, а потім думати про живлення
Точка вводу живлення визначає, де починається система і як до неї підійде кабель. Якщо згадати про це після свердління стелі, акуратний монтаж може перетворитися на пошук компромісу.
Кріпити довгу систему «на око»
Чорна або біла пряма лінія на стелі дуже добре показує навіть невелику кривизну. Розмітка лазером або хоча б довгою рівною лінією тут справді має сенс.
Рухати світильник із заблокованим адаптером
Так можна пошкодити і адаптер, і контактну частину шини. Світильник спочатку розблоковують і виймають, а не пересувають силою.
Ігнорувати обмеження конкретного шинопроводу
Кількість світильників визначається не тільки тим, скільки фізично поміститься на одному метрі. Потрібно враховувати допустиме навантаження системи та рекомендації виробника для конкретної моделі.
Саме тому перед монтажем варто звіритися з актуальною інструкцією, а не з характеристиками схожого треку.
Що обрати для системи Atmolight
Якщо потрібна проста трекова система для квартири, будинку, кафе чи невеликого комерційного приміщення, однофазний накладний шинопровід - зрозуміле рішення без зайвої складності.
У системі Atmolight використовується FERON CAB1100, а світильники мають механічний трек-адаптер і змінні лампи. Є як компактні стельові моделі, так і підвісні світильники, тому на одній логіці монтажу можна побудувати зовсім різне за характером освітлення.
Якщо ще не визначилися з формою світильника та типом світла, спочатку перегляньте матеріал «Як обрати трекові світильники?», а потім підбирайте довжину шинопроводу й кількість точок.
А якщо система вже встановлена, перед замовленням достатньо перевірити її сумісність із FERON CAB1100. Це простіше й надійніше, ніж орієнтуватися лише на зовнішню схожість адаптера.
